全鋼通風柜使用說明書

前 ??言

尊敬的客戶：

歡迎您使用梓凈通風柜。

本公司生產的梓凈通風柜，是根據歐美發達國家的高新技術和理念，結合我國實驗室設備的實際現狀，經專業技術人員的多年研發開發出的高科技產品。

本產品基于人體工程的設計理念，使產品達到了科學、美觀、舒暢、耐用的高檔次實驗室設備的水平。給予操作者最有效的人身保護，使實驗室的工作環境無比的優雅、美觀、舒適。

本產品根據材料的不同，可分為全鋼通風柜、玻璃鋼通風柜和鋼木通風柜。

根據結構的不同，可分為單體和聯體式二種。

通風柜的臺面選用能耐高溫、耐磨、耐刮、抗酸堿、抗老化、抗沖擊、防靜電、防火、防紫外線照射、無輻射、無毒、使用壽命長、堅硬、牢固、經久不變形的進口優質材料制作而成。

通風柜的通風系統是由多年工作經驗的高級暖通工程師設計而成，內設6mm抗倍特導流板，采用了三段式導風，處理了柜內任何死角的通風問題，使有毒、有害氣體無處可藏，全方位的保證了工作人員的身體安全。

通風柜的視窗：視窗口選用防爆型5mm鋼化玻璃，窗框和滑槽選用經高溫環氧樹脂表面處理的鋁合金型材制做，滑槽三邊裝有毛條，開啟采用力學原理中的重錘平衡法設計而成。整個視窗在開啟過程中，上下滑動自如，無任何異聲，可隨意停留。有效的解決了卡死、歪斜、異聲等傳統視窗的缺點。

柜內配置30W凈化燈，光度大于300LUX，能使工作人員在任何時間內都可工作。

柜內配置模具一體化成型的PP水槽，能方便工作人員的取水和清潔工作。

柜內配置專用殺菌燈，可及時殺除細菌。

在柜的下部設置有檢修門，無需搬動柜體便可進行改裝和維修。

柜內可根據用戶的需求，設計安裝氣咀、網架等小五金件，更方便工作人員的工作。

配電箱安裝在通風柜的下部，方便安裝人員的接線和修理人員的檢修。

通風柜的控制面板是由專業技術人員精心設計，專業生產廠家獨家生產，專為梓凈通風柜量身定做的。它采用輕觸型、智能化開關，能實現開機、風機、照明、插座、殺菌、風閥等多項控制，并且美觀耐用。

在梓凈通風柜的設計制造中，從設計開發、原材料把關、生產制造與裝配到產品出廠與發貨，都嚴格按照ISO9000的程序文件進行工作，承諾做到出廠的梓凈通風柜是百分之百的合格產品。

選用梓凈通風柜是您的明智之舉，在此衷心的感謝您使用梓凈通風柜。

本說明書僅供使用者安裝和操作。請在安裝和使用前仔細閱讀此說明書，并妥善保存。

一、概述

廣州梓凈凈化設備有限公司研制的玻璃鋼、全鋼、鋼木及桌上型通風柜，是專為各類實驗室、科研室及其它使用單位而專職專業設計的。具有超越市場的理念，不但達到人性化，而且科學、美觀、舒暢，給予操作者最有效的人身保護，也是操作者使用的完美產品。

共有特性：

1.外形尺寸，標準型：HL1200/1500/1800*850*2350㎜。

2.臺面選項：

a：12.7mm實芯理化板，耐130℃高溫度、耐酸堿及各種有機溶劑、耐磨，防靜電、無毒、無輻射。

b：15mm環氧樹脂板，耐600℃高溫、耐強酸堿及各種有機溶劑，防靜電、無毒、無輻射。

c：20㎜陶瓷臺面，耐1200℃高溫，不懼怕明火，耐各種強酸堿及有機溶劑，堅硬、耐刮磨，抗沖擊性強，耐紫外線照射，抗老化，無毒、無輻射，使用壽命極長！

3.有上下座分體及連體單元型、多元型兩種類型。

4.導流板內側用5㎜抗倍特板，三段式導風，處理了柜內存在任何死角(特殊內襯可以訂做不銹鋼、理化板或陶瓷板等)。

5.采用輕觸型、智能化的開關，多功能且美觀。

6.照明：30W凈化燈隱藏于頂板下，光度≥300LUX。

7.水咀：可旋轉型桌面式單口龍頭，表面環氧樹脂靜電噴涂經高溫處理，進口瓷芯閥，耐磨。

8.水槽：采用PP水槽，由模具一體化成型，耐酸堿。

9.插座：帶蓋歐式萬能插，小巧、美觀。

10.視窗：采用5㎜浮法鋼化玻璃，防爆，框由表面經高溫環氧樹脂靜電噴涂處理的鋁合金型材連接而成，耐磨、輕滑，有效解決了傳統卡死現象，可隨意停留。

11.玻璃滑槽是一次成型的鋁合金槽，三邊鑲有耐磨毛條，上下推動玻璃輕滑且無噪音。

12.視窗開啟高度為200mm≤H≤750mm。

13.通風柜內可根據客戶所需，安裝氣咀及物架網等。

14.內側檢修門采用工業PPR條密封，且耐酸堿。

15.重錘設計，獨具匠心，內藏道軌式、簡單、輕滑，避免了傳統后掛式，解決了進行維修時的煩惱。

16.控制電箱安裝在下柜，方便檢修。

17.下柜具有儲藏各種藥品試劑的用途。

18.殺菌燈及電風閥，非標配制品。

二、規格/風量及阻力參數

1、全鋼通風柜

框架：采用1.2mm厚度冷軋鋼板制作柜體；

鋼構件經酸洗、磷化處理后，表面經環氧樹脂粉沫噴涂,

高溫固化處理，能耐酸、堿腐蝕。

2、玻璃鋼通風柜

柜體采用高分子復合材料，由模具一體化成型，

耐腐蝕、防水、美觀，極人性化環保型的新產品。

3、鋼木通風柜

柜體外部采用優質中纖板，所有板材斷面均采優質PVC封邊防水處理,內置結構支架采用30*60*1.5mm鋼管制作，表面經酸洗、磷化處理后，靜電噴涂環氧樹脂粉沫，180℃高溫固化處理。???

?三、控制面板示意圖

四、操作方法

1、 工作時，首先合上配電箱內的總開關，應檢查開關確保良好狀態。

2、 在操作面板上輕觸開/關按鈕，此時指示燈顯示紅燈為工作狀態。

3、 如果要風機、插座、燈等工作，輕觸任何一個相應的按鈕即可，指示燈顯示紅燈為工作狀態。詳細參看電子調風閥說明書。

4、 每個插座工作電壓為50HZ/～220V/10A。

6、 風機視電機可取相應電壓50HZ/～220V或～380V。

7、 停止工作時應先關掉支路電源，再關掉電源箱內總電源。

8、 若發現異?，F象，要及時關掉電源箱內的總電源，找技術人員進行維修。

9、如需控制插座時必須外交流接觸器。

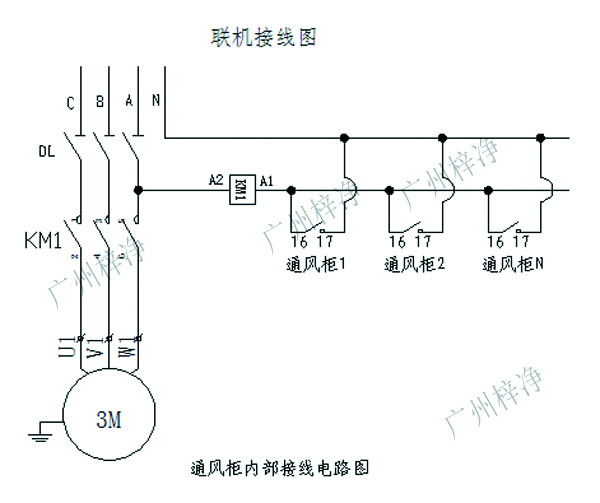

通風柜通風廚接電示意圖分單聯體和多聯體：
